¿Qué papel desempeñan los resistores del ventilador en la velocidad de ventilación del automóvil?

Comprendiendo el resistor del motor del ventilador y su función en los sistemas HVAC

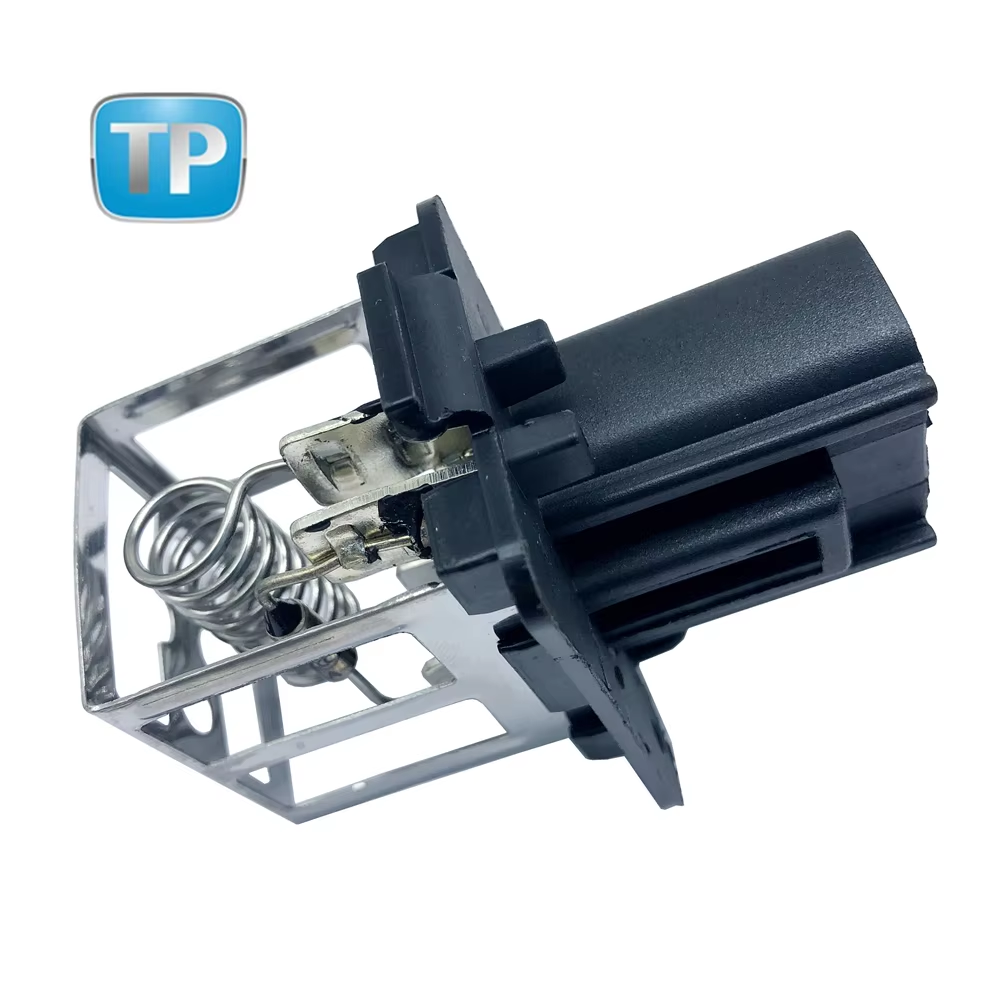

¿Qué es un resistor del motor del ventilador y cómo funciona?

El resistor del motor del ventilador controla la cantidad de electricidad que llega al motor del sistema HVAC, básicamente actuando como un tipo de perilla de volumen para la velocidad del flujo de aire. Cuando este componente añade resistencia al circuito, reduce el voltaje que va al motor cuando los ventiladores están configurados en velocidades bajas. Más resistencia significa una rotación más lenta del motor y menos flujo de aire a través de las rejillas, mientras que menos resistencia permite que pase más potencia para velocidades más altas del ventilador. Las unidades HVAC actuales suelen venir equipadas con paquetes de resistores que contienen varias bobinas, lo que brinda a los técnicos un control más preciso sobre diferentes configuraciones de velocidad. Esta configuración hace posible ajustar el flujo de aire con precisión según el nivel de confort que realmente necesiten los ocupantes durante el día.

La relación entre el resistor del ventilador y las configuraciones de velocidad del ventilador

Las diferentes velocidades del ventilador funcionan a través de distintos caminos en el circuito del resistor. Cuando funciona a baja velocidad, entran en juego varias bobinas resistivas para limitar el flujo de corriente. La velocidad media activa menos de estos componentes, mientras que la alta velocidad normalmente salta el resistor por completo, enviando los 12 voltios directamente al motor. De hecho, esa es la razón por la que la posición de alta velocidad tiende a seguir funcionando incluso después de que el resistor comience a fallar, ya que esa conexión directa no se ve afectada. Las velocidades más bajas generan más calor dentro del resistor, lo que significa que esas posiciones se desgastan primero con el tiempo. Los mecánicos ven esto con frecuencia en sus talleres.

Componentes clave del circuito del ventilador de la calefacción y el aire acondicionado (HVAC)

El circuito del ventilador depende del funcionamiento conjunto de tres componentes fundamentales:

1. Conjunto del resistor – gestiona la entrega de voltaje a través de elementos resistivos
2. Motor de soplador – un motor de corriente continua de 12V que impulsa el flujo de aire
3. Interruptor de control – ubicado en el tablero, selecciona la velocidad deseada del ventilador

La corriente eléctrica comienza en la caja de fusibles, pasa a través del interruptor de control, atraviesa la resistencia a menos que estemos hablando de funcionamiento a alta velocidad, y finalmente llega al motor. Para que todo funcione correctamente con el tiempo, es necesario que esas conexiones permanezcan limpias, las bobinas resistivas deben permanecer intactas, y el sistema de protección térmica tiene que funcionar como fue diseñado. Un estudio reciente realizado por NASATF reveló algo interesante acerca de estos componentes. Sus hallazgos indicaron que bajo condiciones normales de operación, las resistencias alcanzan temperaturas entre 20 y 50 grados Fahrenheit más altas que la temperatura interior del habitáculo del vehículo. Esta diferencia térmica explica por qué la acumulación de calor se convierte en un gran problema para la durabilidad y los problemas de confiabilidad de los componentes a largo plazo.

Cómo los resistores del motor del ventilador regulan la velocidad de ventilación

Modulación de la resistencia eléctrica y su impacto en el voltaje del motor

Los resistores actúan para controlar la velocidad a la que giran los ventiladores ajustando la cantidad de electricidad que pasa a través de ellos. Cuando se establecen en velocidades más bajas, estos resistores suelen medir entre 3 y 5 ohmios, reduciendo la potencia que llega al motor a aproximadamente 6 a 8 voltios, en lugar de los 12 voltios completos cuando funcionan a máxima velocidad. Como era de esperar, esta caída en la presión eléctrica disminuye las revoluciones por minuto del motor, lo que significa que se impulsa menos aire en general. Curiosamente, si hay una reducción del 50 por ciento en el voltaje, la mayoría de los sistemas experimentarán una caída de aproximadamente el 40 por ciento en el flujo de aire real producido. Esto demuestra que existe una conexión entre lo que introducimos en el sistema y lo que produce, aunque no sea exactamente proporcional, como muchas personas podrían asumir.

Proceso paso a paso de regulación de velocidad mediante el resistor del ventilador

1. Selección de velocidad : El conductor elige una velocidad del ventilador utilizando el control de climatización
2. Activación del circuito : El interruptor dirige la corriente a través de una ruta de resistor designada
3. Ajuste de tensión : La resistencia reduce el voltaje entregado al motor (por ejemplo, 7V para velocidad media)
4. Respuesta del flujo de aire : El voltaje reducido disminuye las RPM del motor, produciendo entre 300 y 500 CFM en comparación con más de 800 CFM en alta

Este proceso permite un control incremental del flujo de aire adaptado al confort del pasajero.

Función de la modulación por ancho de pulso (PWM) en el control moderno de la velocidad del ventilador

Muchos coches actuales han pasado de utilizar resistencias tradicionales a algo llamado modulación por anchura de pulso o PWM por sus siglas en inglés. Lo que ocurre aquí es que el controlador enciende y apaga la energía muy rápidamente, miles de veces por segundo, lo cual ayuda a gestionar el voltaje promedio sin generar tanto calor adicional como antes. Según una investigación publicada por SAE International el año pasado, esta técnica de estado sólido aumenta en realidad la eficiencia entre un 18 y un 22 por ciento y reduce los problemas del motor del ventilador aproximadamente en dos tercios en comparación con los sistemas con resistencias. Además, hay otro beneficio: los conductores notan una operación mucho más suave a diferentes velocidades y los componentes tienden a durar más en general.

Síntomas y causas comunes de fallos en la resistencia del motor del ventilador

Pérdida de velocidades específicas del ventilador, especialmente en las configuraciones más bajas

Cuando un resistor del motor del ventilador comienza a fallar, las personas normalmente notan que su sistema de climatización pierde primero las configuraciones de velocidad baja y media del ventilador. ¿La razón? Estas velocidades más bajas dependen de circuitos con mayor resistencia, que simplemente no están diseñados para soportar el mismo tipo de desgaste prolongado. Suelen sufrir más acumulación de calor y corrosión gradual. Según una investigación publicada por SAE International el año pasado, aproximadamente dos tercios de todas las fallas de resistores en realidad comienzan con problemas en estos rangos de velocidad más bajos. Tiene sentido si pensamos que las bobinas resistivas están expuestas al máximo estrés térmico precisamente en esos niveles de funcionamiento más lentos.

El ventilador solo funciona a alta velocidad debido al resistor bypasseado

Cuando la resistencia falla por completo, el sistema suele pasar a funcionar a alta velocidad. Esto ocurre porque el circuito de alta velocidad evita por completo la resistencia, proporcionando una alimentación directa de 12V al motor. Aunque esto mantiene el flujo de aire, indica una resistencia defectuosa en lugar de un funcionamiento normal y elimina todas las opciones de velocidad reducida.

Ruidos Extraños u Olores a Quemado Procedentes del Tablero

Cuando los resistores empiezan a fallar gravemente, suelen producir ruidos de arco, zumbar en alto volumen o desprender ese inconfundible olor a plástico quemado. El calor generado por estas fallas puede llegar a fundir los estuches de plástico, desgastar el revestimiento protector de los cables e incluso crear, en ocasiones, caminos conductores sobre las propias placas de circuito. Según algunos datos de la industria proporcionados por SAE en 2023, aproximadamente uno de cada cinco problemas con resistores termina causando más tarde fallos eléctricos mayores, como conectores arruinados o haces de cables dañados. Y aquí hay algo interesante: cuando se percibe un olor a quemado proveniente de algún lugar, aproximadamente el 14 por ciento de las veces el cableado empeora tras recorrer unos 500 millas sin haberlo reparado previamente. Por eso es tan importante revisar todo inmediatamente para evitar problemas más grandes en el futuro.

Diagnosticar, probar y reemplazar un resistor del motor del ventilador defectuoso

Usar un multímetro para verificar resistencia y continuidad

Cuando se intenta averiguar si un resistor está dañado, el primer paso es retirarlo del circuito al que esté conectado y luego medir la resistencia en ambos extremos con un multímetro de buena calidad. Una vez obtenidos esos valores, deben compararse con lo que el fabricante indica que deberían ser. Según una investigación publicada el año pasado en una revista del sector, aproximadamente dos tercios de los resistores que fallan terminan mostrando lo que se conoce como resistencia infinita cuando se prueban en circuitos lentos, lo cual generalmente significa que el cableado interno se ha roto en algún punto dentro del componente. Para quienes realizan este tipo de trabajo con frecuencia, verificar la continuidad de un extremo al otro ayuda a detectar interrupciones en el camino eléctrico. Y tampoco debes olvidar la temperatura: la mayoría de las personas pasan por alto cuánto puede influir la temperatura ambiente, ya que la resistencia suele variar dependiendo de si las condiciones son frías o cálidas durante la prueba.

Interpretación de las Caídas de Tensión a Través del Paquete de Resistores

Verifique el voltaje en el terminal de entrada del resistor a medida que recorremos cada configuración de velocidad del ventilador. Cuando todo funciona correctamente, deberíamos ver que esas caídas de voltaje aumentan gradualmente entre 1,2 y 2,8 voltios para cada paso. Si el salto de velocidad media a alta es inferior a 2 voltios, esto normalmente significa que los componentes resistivos en su interior están empezando a desgastarse. Algo importante a recordar aquí es que la corrosión en los conectores causa casi la mitad de todos los diagnósticos incorrectos, según el estudio eléctrico automotriz del año pasado. Siempre limpie bien esos terminales con un limpiador de contactos adecuado antes de realizar cualquier prueba definitiva, de lo contrario podríamos terminar persiguiendo fantasmas en lugar de encontrar problemas reales.

Guía paso a paso para reemplazar un resistor del motor del ventilador defectuoso

1. Desconecte la batería del vehículo para evitar cortocircuitos
2. Localice el resistor cerca del motor del ventilador, generalmente detrás de la guantera
3. Retire los tornillos de fijación y desconecte el arnés de cables
4. Instale el nuevo resistor, aplicando grasa dieléctrica a los conectores para prevenir la corrosión
5. Vuelva a conectar la batería y pruebe todas las velocidades del ventilador antes de ensamblar de nuevo

Después del reemplazo, supervise si hay flujo de aire desigual o ruido, lo cual podría indicar problemas de compatibilidad. Los técnicos recomiendan inspeccionar también el motor del ventilador: los cojinetes bloqueados pueden aumentar la corriente consumida hasta en un 30%, acelerando así la falla del resistor.

Actualización del Control del Motor del Ventilador: OEM vs. Aftermarket y Soluciones de Estado Sólido

Módulos Resistor Aftermarket vs. OEM: Análisis de Durabilidad y Costo

Los mecánicos enfrentan una decisión al reemplazar un resistor defectuoso en la actualidad: optar por piezas OEM o elegir algo del mercado secundario. Los reemplazos oficiales de fábrica se ajustan bastante a lo que originalmente venía en el equipo y suelen durar aproximadamente un 15 por ciento más antes de fallar, en comparación con sus equivalentes más económicos. Un informe reciente de expertos en sistemas térmicos automotrices de 2023 respalda esta afirmación. Por otro lado, esos resistores económicos ahorran alrededor de 30 a 50 dólares inicialmente, pero generalmente recortan esquinas en algún punto del proceso. Frecuentemente tienen bobinas de alambre más delgadas y utilizan materiales inferiores, lo que significa problemas cuando el motor alcanza altas temperaturas. Los mecánicos que trabajan en talleres donde los motores operan más calientes de lo normal observan que estos fallos ocurren aproximadamente un 22 por ciento más frecuentemente. Cierto que ahorrar dinero al principio suena bien, pero muchas veces los talleres terminan gastando más adelante al tener que reparar problemas ocasionados por fallas prematuras de las piezas.

Actualización a Controladores de Estado Sólido para una Mayor Confiabilidad

Los controladores PWM basados en tecnología de estado sólido eliminan por completo esas antiguas bobinas resistivas, utilizando en su lugar interruptores electrónicos para controlar la velocidad de funcionamiento de los motores. Cuando no hay necesidad de resistencia que genere calor, los componentes simplemente no se desgastan tan rápidamente. Algunos estudios sugieren que la longevidad de los componentes mejora aproximadamente un 70 por ciento, según el Informe de Innovación en HVAC del año pasado. El costo inicial podría ser el doble del costo de los sistemas convencionales, a veces incluso el triple, pero se compensa a largo plazo, ya que problemas como terminales derretidos o bobinas oxidadas se vuelven mucho menos frecuentes. Analizando cifras reales de operaciones comerciales, las empresas reportan haber recibido aproximadamente 90 llamadas de reparación menos por año después de realizar la transición a controles de estado sólido para sus sistemas de ventilación durante un período de cinco años.

Estudio de Caso: Diagnóstico de Fallo Intermitente del Ventilador en un Honda Accord 2015

En nuestra tienda tuvimos un Honda Accord del 2015 donde el ventilador no expulsaba aire en las velocidades 1 a 3, aunque funcionaba bien en la velocidad alta. Cuando verificamos el voltaje y la resistencia, encontramos valores extraños en esos circuitos de velocidades más bajas: solo obteníamos 0.8 ohmios en lugar de los 1.2 ohmios esperados. Esto nos indicó que probablemente hubiera daño dentro de las bobinas. Intentamos instalar una resistencia alternativa para solucionar el problema y, por un tiempo, parecía estar bien. Pero después de aproximadamente ocho meses, el calor generado por el funcionamiento normal deformó el componente y dejó de funcionar nuevamente. Finalmente optamos por un módulo PWM de estado sólido. Este ha funcionado sin problemas durante más de un año sin ningún problema. En retrospectiva, el gasto adicional en esta actualización marcó toda la diferencia en comparación con simplemente hacer un reemplazo rápido.

Preguntas Frecuentes (FAQ)

¿Qué ocurre cuando falla la resistencia del motor del ventilador?

Cuando un resistor del motor del ventilador falla, las configuraciones de velocidad más baja pueden dejar de funcionar, dejando solo la configuración de alta velocidad operativa debido a la conexión directa que evita el resistor.

¿Cómo puedo verificar si mi resistor del motor del ventilador está fallando?

Puedes verificar el resistor del motor del ventilador usando un multímetro para medir resistencia y continuidad. Busca signos de resistencia infinita en los circuitos más lentos.

¿Cuáles son las ventajas de usar Modulación por Ancho de Pulso (PWM) en lugar de resistores?

La PWM proporciona una operación más suave, aumenta la eficiencia en un 18-22 % y reduce los problemas del motor del ventilador en dos tercios en comparación con los sistemas con resistores.

¿Debo elegir módulos resistores OEM o de posventa?

Las piezas OEM suelen durar aproximadamente un 15 % más que las opciones de posventa, pero su costo es mayor. Considera factores como el nivel de calor en el taller.
